Кабель-канал: виды, назначение и правила выбора

Открытая прокладка электрических и слаботочных линий требует аккуратной организации, защиты проводов и сохранения доступа к коммуникациям. Перед тем как кабель-канал купить, необходимо определить количество и диаметр проводов, маршрут трассы, материал основания и условия эксплуатации помещения. Правильно подобранный короб закрывает кабели от случайных механических воздействий, помогает сохранить аккуратный вид интерьера и упрощает последующий ремонт или расширение проводки.

Что представляет собой кабель-канал

Кабель-канал — это профиль с внутренней полостью, предназначенный для размещения проводов. Обычно он состоит из основания и съемной крышки. Основание закрепляется на стене, потолке, полу или мебели, после чего внутрь укладываются кабели и устанавливается крышка.

Главное отличие такого способа прокладки от скрытой проводки заключается в доступности коммуникаций. Чтобы добавить новую линию, проверить кабель или заменить поврежденный участок, не требуется вскрывать штукатурку и выполнять повторную отделку стены.

Основные виды кабель-каналов

Конструкции различаются по форме, размеру, материалу и месту установки. Выбор зависит от количества проводов и особенностей помещения.

• Настенные короба применяются для прокладки проводки по вертикальным и горизонтальным поверхностям.
• Мини-каналы подходят для одного или нескольких тонких проводов, например интернет-кабеля.
• Напольные модели защищают провода на участках, где трасса проходит по полу.

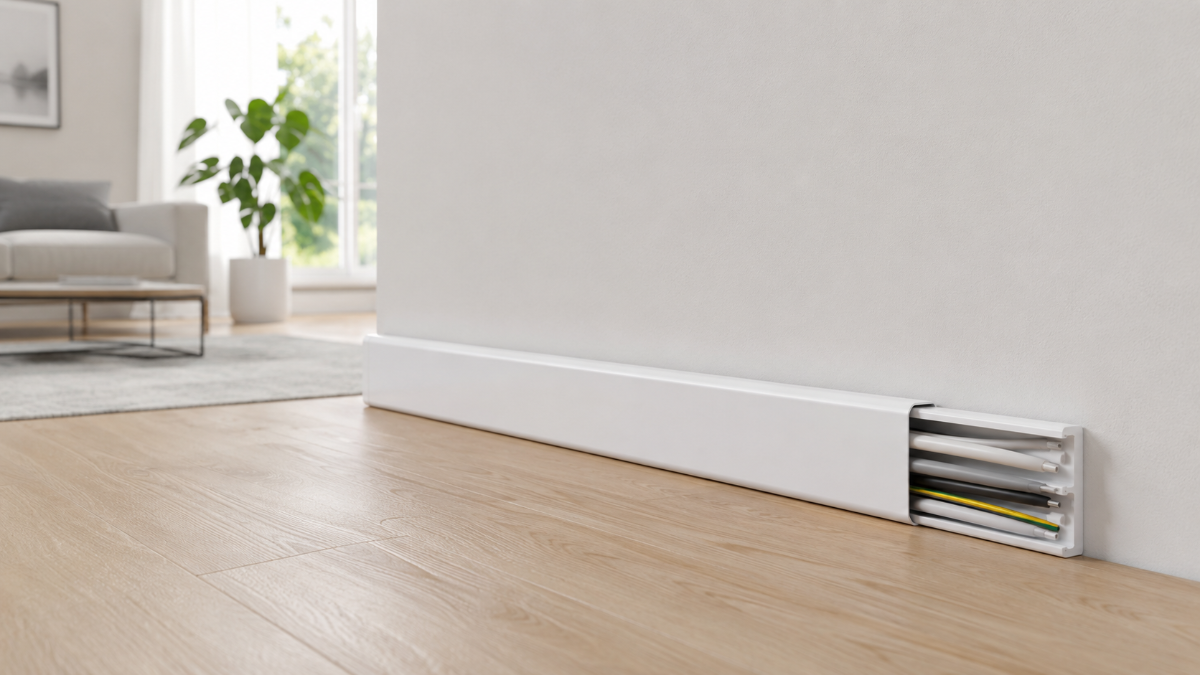

• Плинтусные каналы совмещают декоративный плинтус и пространство для коммуникаций.
• Парапетные короба используются в офисах и позволяют устанавливать розетки непосредственно в систему.
• Перфорированные конструкции применяются в электрических шкафах и технических помещениях.

Пластиковые кабель-каналы

Пластиковые модели наиболее распространены в квартирах, домах и офисах. Они имеют небольшой вес, легко режутся и представлены в большом количестве размеров. Белый цвет считается универсальным, но также доступны короба серого, черного, коричневого оттенка и варианты с имитацией дерева.

При выборе важно оценивать качество пластика. Корпус не должен легко ломаться при небольшом изгибе, а крышка должна надежно защелкиваться по всей длине. Слишком мягкий профиль может деформироваться во время монтажа, а хрупкий — треснуть при подрезке.

Металлические конструкции

Металлические кабель-каналы используются там, где требуется повышенная механическая защита. Они подходят для производственных, складских, технических и коммерческих помещений. Такие системы лучше выдерживают удары и воздействие оборудования, но сложнее обрабатываются и требуют подходящего крепежа.

Металлические элементы должны быть защищены от коррозии. При проектировании электропроводки также учитываются требования к заземлению и соединению отдельных участков конструкции.

Как определить подходящий размер

Короб нельзя выбирать строго по суммарной толщине кабелей. Внутри необходимо оставить свободное пространство, чтобы провода не были плотно сдавлены и их можно было обслуживать. Запас также пригодится, если в будущем потребуется проложить дополнительную линию.

1. Подсчитайте количество силовых и слаботочных кабелей.
2. Определите наружный диаметр каждого провода.
3. Уточните допустимое заполнение выбранного канала.
4. Добавьте запас для укладки и возможного расширения системы.
5. Проверьте, подходит ли размер соединителей, углов и заглушек.

Слишком тесный короб сложно закрывать, а провода внутри могут перегибаться и давить на крышку. Чрезмерно большой профиль занимает больше места и сильнее выделяется в интерьере. Поэтому важно найти баланс между вместимостью и внешним видом.

Разделение силовых и слаботочных линий

Электрические кабели, интернет-линии, телевизионные провода и системы связи не всегда желательно прокладывать вплотную друг к другу. Для разделения применяют короба с внутренними перегородками или укладывают линии в отдельные каналы.

Такое решение упрощает обслуживание и снижает вероятность электромагнитных помех. Особенно важно заранее разделить коммуникации в офисах, где вместе прокладывается большое количество силовых и информационных проводов.

Дополнительные элементы системы

Для аккуратной прокладки одной прямой секции недостаточно. На поворотах, разветвлениях и окончаниях используются специальные комплектующие.

• внутренние и наружные углы;
• плоские повороты;
• соединители отдельных секций;
• тройники и ответвители;
• заглушки;
• внутренние перегородки;
• модули для розеток и выключателей.

Лучше приобретать короб и комплектующие одной серии. Элементы разных производителей могут отличаться размерами, формой замков и оттенком пластика, из-за чего соединения будут выглядеть неаккуратно.

На что обратить внимание перед покупкой

Помимо размера, нужно учитывать маршрут прокладки и материал стены. Для бетона потребуется один тип крепежа, для гипсокартона — другой, для мебели может использоваться саморез или подходящий клеевой способ фиксации. Также следует заранее определить количество углов, ответвлений и мест установки розеток.

Для помещений с повышенной влажностью, пылью или механической нагрузкой выбирают конструкции, рассчитанные на соответствующие условия. Обычный интерьерный короб не всегда подходит для гаража, мастерской или производственного помещения.

Преимущества открытой прокладки

• доступ к проводам без разрушения отделки;
• возможность добавления новых линий;
• защита кабелей от случайных повреждений;
• аккуратная организация проводки;
• сокращение объема штробления и строительной пыли;
• удобство ремонта и диагностики.

Итог

Кабель-канал позволяет безопасно и аккуратно организовать открытую электропроводку. При выборе нужно учитывать количество проводов, внутреннее сечение, материал профиля, наличие перегородок и комплектующих. Если система рассчитана с запасом и подобрана под условия помещения, она упрощает обслуживание коммуникаций и сохраняет аккуратный внешний вид интерьера.
