Как определить шаг установки держателей молниезащиты

Шаг установки держателей определяет устойчивость проводника молниезащиты к ветровой нагрузке, температурному расширению и механическим воздействиям. При слишком большом расстоянии проводник провисает, смещается относительно проектной трассы и создает дополнительную нагрузку на места соединений. Чрезмерно частая установка увеличивает стоимость монтажа и количество креплений в кровле или фасаде без заметного повышения надежности.

Расстояние между точками фиксации выбирают с учетом положения проводника, материала основания, конструкции держателя, диаметра проводника и условий эксплуатации объекта. Универсального значения для всех участков системы не существует. Прямые горизонтальные линии, вертикальные спуски, повороты и участки возле соединителей требуют разного подхода.

Положение проводника

На горизонтальном участке основная задача держателей состоит в сохранении заданного положения проводника и предотвращении провисания. Чем больше масса проводника и воздействие ветра, тем меньше должно быть расстояние между точками фиксации.

На вертикальном спуске собственная масса проводника действует вдоль трассы. Крепления должны исключать смещение вниз и передачу всей нагрузки на нижнее соединение. На высоких фасадах шаг определяют с учетом общей длины спуска и возможной вибрации.

На наклонной кровле проводник может смещаться под действием силы тяжести, снега и сходящей воды. Поэтому расстояние между держателями часто уменьшают по сравнению со спокойным горизонтальным участком.

Материал и форма проводника

Круглый проводник и металлическая полоса отличаются массой, жесткостью и площадью воздействия ветра. Полоса требует держателей, рассчитанных на ее ширину и толщину. Круглый проводник фиксируют по наружному диаметру.

Жесткий проводник лучше сохраняет форму на прямом участке, но создает повышенное усилие на поворотах. Более гибкий проводник легче укладывать, однако он быстрее провисает при увеличенном расстоянии между креплениями.

Держатель должен плотно фиксировать проводник без повреждения защитного покрытия. Слишком свободный зажим допускает перемещение. Чрезмерное сжатие может деформировать поверхность и ускорить коррозию.

Тип основания

Крепление к бетону, кирпичу, металлу, дереву и кровельному покрытию выполняется разными способами. Надежность основания влияет на допустимый шаг. Если материал обладает ограниченной прочностью, необходимо выбирать подходящий крепеж и распределять нагрузку между большим количеством точек.

На кровле важно исключить повреждение гидроизоляции. Для некоторых покрытий применяют держатели с утяжеленным основанием или креплением к существующим элементам конструкции. Самовольное сверление кровли может привести к протечке.

Перед монтажом следует подобрать совместимые держатели молниезащиты для конкретного основания, формы проводника и условий наружной эксплуатации.

Прямые участки трассы

На ровном прямом участке держатели располагают равномерно. Расстояние выбирают по проекту и технической документации используемой системы. После закрепления проводник не должен заметно прогибаться между соседними точками.

При проверке учитывают не только состояние сразу после монтажа. Под действием нагрева, охлаждения, ветра и осадков металл изменяет длину и положение. Небольшой начальный прогиб со временем может увеличиться.

Если трасса проходит в зоне сильного ветра, на высокой кровле или открытом фасаде, шаг уменьшают. Дополнительные точки крепления также предусматривают возле участков, где проводник может быть случайно задет при обслуживании здания.

Повороты и изменения направления

Возле поворотов держатели устанавливают ближе к месту изменения направления. Это позволяет сохранить расчетный радиус изгиба и снизить нагрузку на проводник. Один держатель размещают до поворота, другой после него.

Нельзя формировать резкий угол за счет сильного притягивания проводника к основанию. Такой монтаж создает механическое напряжение и может повредить защитное покрытие. Поворот выполняют плавно с учетом допустимого радиуса.

Участки возле соединений

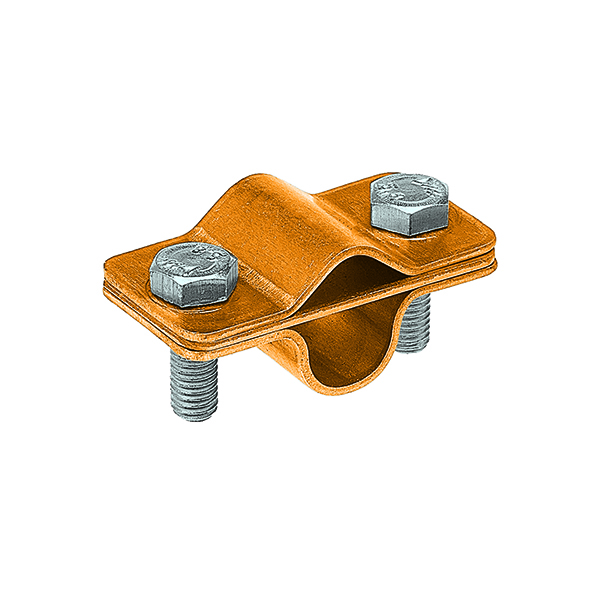

Соединители, зажимы и точки подключения к молниеприемнику не должны воспринимать нагрузку от свободного участка проводника. Рядом с ними предусматривают отдельную фиксацию.

Если ближайший держатель расположен слишком далеко, температурное перемещение и вибрация передаются на контактное соединение. Это может ослабить зажим и увеличить переходное сопротивление.

Влияние снега и льда

На кровле проводник подвергается воздействию снежной массы и наледи. При сходе снега возникают значительные кратковременные усилия. Обычного шага, достаточного для летних условий, может оказаться недостаточно.

Трассу по возможности располагают вне основных направлений схода снега. Если это невозможно, применяют усиленные держатели, уменьшают расстояние между ними и предусматривают элементы защиты от механического воздействия.

Температурное расширение

Металлический проводник изменяет длину при изменении температуры. На протяженных участках жесткая фиксация во всех точках может вызвать деформацию или вырывание креплений.

Конструкция держателей должна допускать предусмотренное перемещение проводника либо система должна содержать компенсационные участки. Шаг выбирают так, чтобы проводник сохранял положение, но не создавал чрезмерное усилие при расширении.

Проверка после монтажа

После установки проверяют равномерность шага, прочность креплений и положение проводника. Он не должен соприкасаться с острыми кромками, инженерными коммуникациями и элементами, не предусмотренными проектом.

Особое внимание уделяют крайним держателям, поворотам, вертикальным спускам и местам соединений. После первого периода эксплуатации рекомендуется повторно проверить крепления, поскольку основание и проводник могут изменить положение.

Основные ошибки

К распространенным ошибкам относится одинаковый шаг на всех участках без учета нагрузки. Также неправильно крепить проводник только в начале и конце прямого отрезка, оставляя большую свободную длину.

Нельзя компенсировать слабое основание увеличением усилия затяжки. Поврежденный крепеж не обеспечивает надежной фиксации. Шаг установки определяют по проекту, характеристикам держателей, типу проводника и фактическим условиям объекта.
