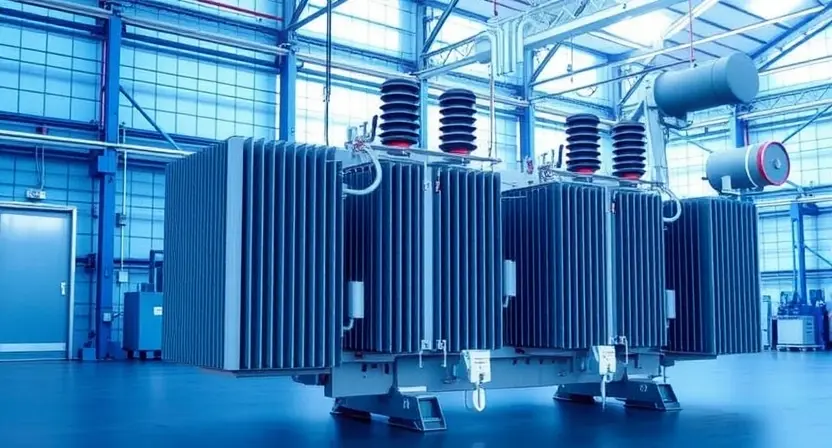

Силовые трансформаторы ТМ 1000 кВА в системах электроснабжения
Силовые трансформаторы серии ТМ мощностью 1000 кВА представляют собой важнейшее звено в системах распределения электрической энергии. Эти устройства обеспечивают преобразование напряжения с высоковольтных линий 6-10 кВ на низковольтный уровень 0,4 кВ, необходимый для питания промышленных предприятий, жилых комплексов и коммерческих объектов.
Трансформаторы данного типа отличаются надежностью конструкции и длительным сроком службы. Подробнее можно узнать на сайте https://en-trans.ru/catalog/transformatory-tm/tm-1000-kva-6-10-0-4-kv/, где представлена детальная техническая информация.
Конструктивные особенности и технические параметры
Силовые трансформаторы ТМ 1000 кВА изготавливаются в масляном исполнении с естественным охлаждением. Активная часть трансформатора состоит из магнитопровода, выполненного из холоднокатаной электротехнической стали, и обмоток из медного или алюминиевого провода.
Масляное охлаждение обеспечивает эффективный отвод тепла от активных частей трансформатора и надежную изоляцию обмоток, что значительно увеличивает срок службы оборудования.
Бак трансформатора изготавливается из стального листа и заполняется трансформаторным маслом, которое выполняет функции изоляции и охлаждения. Конструкция предусматривает установку расширительного бака, предохранительной трубы и других защитных устройств.
| Параметр | Значение |
|---|---|
| Номинальная мощность | 1000 кВА |
| Напряжение ВН | 6 или 10 кВ |
| Напряжение НН | 0,4 кВ |
| Потери холостого хода | не более 1,8 кВт |
| Потери короткого замыкания | не более 12 кВт |
| Напряжение короткого замыкания | 5,5% |
Области применения и эксплуатационные требования
Трансформаторы ТМ 1000 кВА находят широкое применение в различных отраслях народного хозяйства. Они устанавливаются на трансформаторных подстанциях промышленных предприятий, в распределительных сетях городского электроснабжения, на объектах сельского хозяйства и в жилищно-коммунальном секторе.
Правильный выбор места установки и соблюдение требований по эксплуатации позволяют обеспечить бесперебойную работу трансформатора в течение 25-30 лет.
Эксплуатация трансформаторов требует соблюдения определенных условий окружающей среды. Рабочая температура окружающего воздуха должна находиться в диапазоне от -45°C до +40°C, относительная влажность не должна превышать 80% при температуре +20°C.
Системы защиты и контроля
Современные трансформаторы ТМ 1000 кВА оснащаются комплексом защитных устройств, обеспечивающих безопасную эксплуатацию. К основным элементам защиты относятся газовое реле, предохранительная труба, термометр сопротивления и указатель уровня масла.
Газовое реле является одним из наиболее важных защитных устройств, которое реагирует на образование газов при внутренних повреждениях трансформатора или понижение уровня масла. При срабатывании реле подается сигнал на отключение трансформатора от сети.
Регулярное техническое обслуживание включает контроль состояния изоляции, анализ трансформаторного масла, проверку работоспособности защитных устройств и измерение основных электрических параметров. Такой подход позволяет своевременно выявлять возможные неисправности и предотвращать аварийные ситуации.
